RESPONSIVE LOW NOISE DRIVE
全段安定化電源による確かな駆動力
電源の駆動力を大容量のコンデンサーだけに頼らずに、過渡応答特性に強い電源回路を左右独立に置くことで、周波数によらず電源のインピーダンスは常に一定。 特定の帯域において音の遅れがないため、躍動感のある聴き心地のよい音を実現しています。 また、最大出力が20W/chながらも駆動力が大幅に向上しています。
DIRECT COUPLING TRANSISTOR AMPLIFIER
ハイエンドに匹敵する余裕ある設計
左右独立(モノラルx2)構成とし、チャンネルセパレーションを向上させました。
大電流部分はプリント基板のパターンを使用せずに太い線材を使用し、
接点抵抗の大きいコネクタの使用も最小限としています。
アンプ部はトランジスタのみを使用したAB級・ダイレクトカップリング(DCアンプ)方式・上下対称の回路です。
QUITE QUIET COMPONENTS
ノイズを抑える設計
電源には低ノイズで負荷変動に強いRコアトランスを使用しています。左右chのアンプ部・電源部は物理的・電気的に独立しており、負荷変動でのグラウンド電位が変化しにくくなっています。
シャーシからアンプ基板まですべてのグラウンド配線を最適化することにより、パワーアンプ全体として低ノイズを実現しています。
PRAGMATIC TUNING
合理的な仕様と機能
純A級動作範囲を1W@8Ωとし、低消費電力と低歪み率をバランスしました。アンプの利得を低めの16.6dB(6.74倍)としており、プリアンプ等の入力機器側からの音声信号伝送時にS/N比を向上させることができます。これは現代の機器(2.0Vrmsの出力レベル)との組み合わせおよび一般的な部屋での視聴に必要十分な仕様です。
そのままの音を
クリアに
力強く
NEWS
お知らせ
MEDIA COVERAGE
メディア掲載
仕様 | 数値 | 備考 |
---|---|---|
周波数特性 | DCHz ~ 100kHz | 保護回路により超低域は出力不可 |
利得 | 16.6dB(6.74倍) | |
歪率(THD+N) | 0.003% @1W, 0.01% @20W | 1kHz, 8Ω, B80kHz |
残留ノイズ | 5μV | A特性 |
S/N比 | 128dB | 定格出力時 |
ダンピングファクター | 150 | |
定格出力 | 20W + 20W | @8Ω |
推奨入力レベル | 2.0Vrms以上 | |
入力インピーダンス | 25kΩ | アンバランス |
負荷インピーダンス | 4Ω ~ 8Ω | |
定格電源電圧 | AC100V | 50Hzまたは60Hz |
消費電力 (スタンバイ時) | 0.4W | |
消費電力 (定格出力時) | 123W | 203W(PSE) |
機能 | |
---|---|
グラウンド配線切り替えスイッチ | |
入力端子 | RCAジャック(アンバランス) |
スピーカー端子 | バナナプラグ対応ネジ閉めターミナル |
電源入力端子 | IEC 60320-1 C14 3Pアース付き |
サービスコンセント | 2P 連動 × 1, 2P 非連動 × 1 (カスタマイズモデルのみ) |
保護回路 | DC(超低域)検出, 高温検出, 電源異常検出, 電源ヒューズ |
本体サイズ | 幅×奥行×高さ 430×330×85 mm (突起部含まず, インシュレーター含む) |
本体重量 | 9.4 kg |

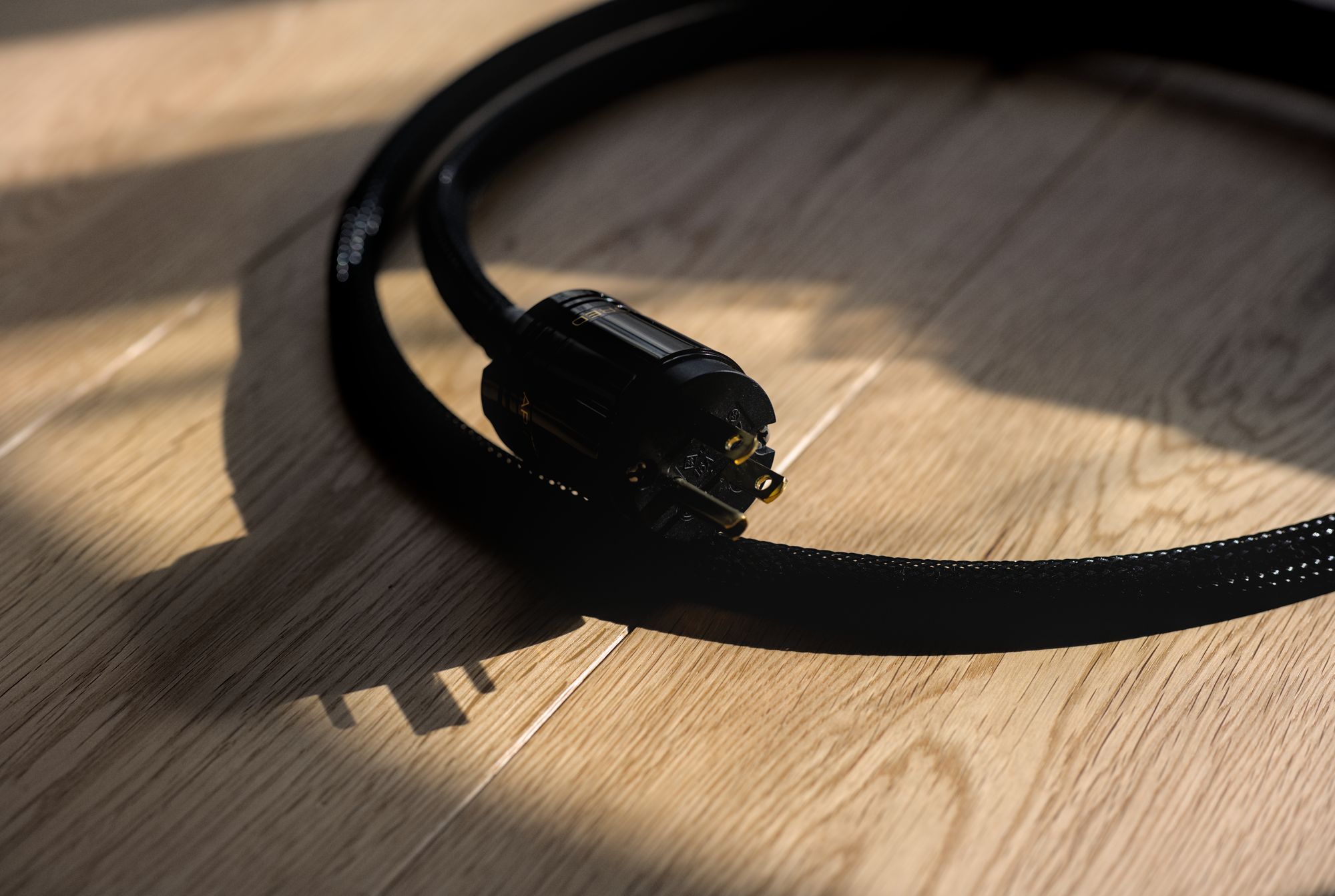

付属品 | 電源ケーブル(接地付2P)+接地なし2P変換アダプター × 1 |

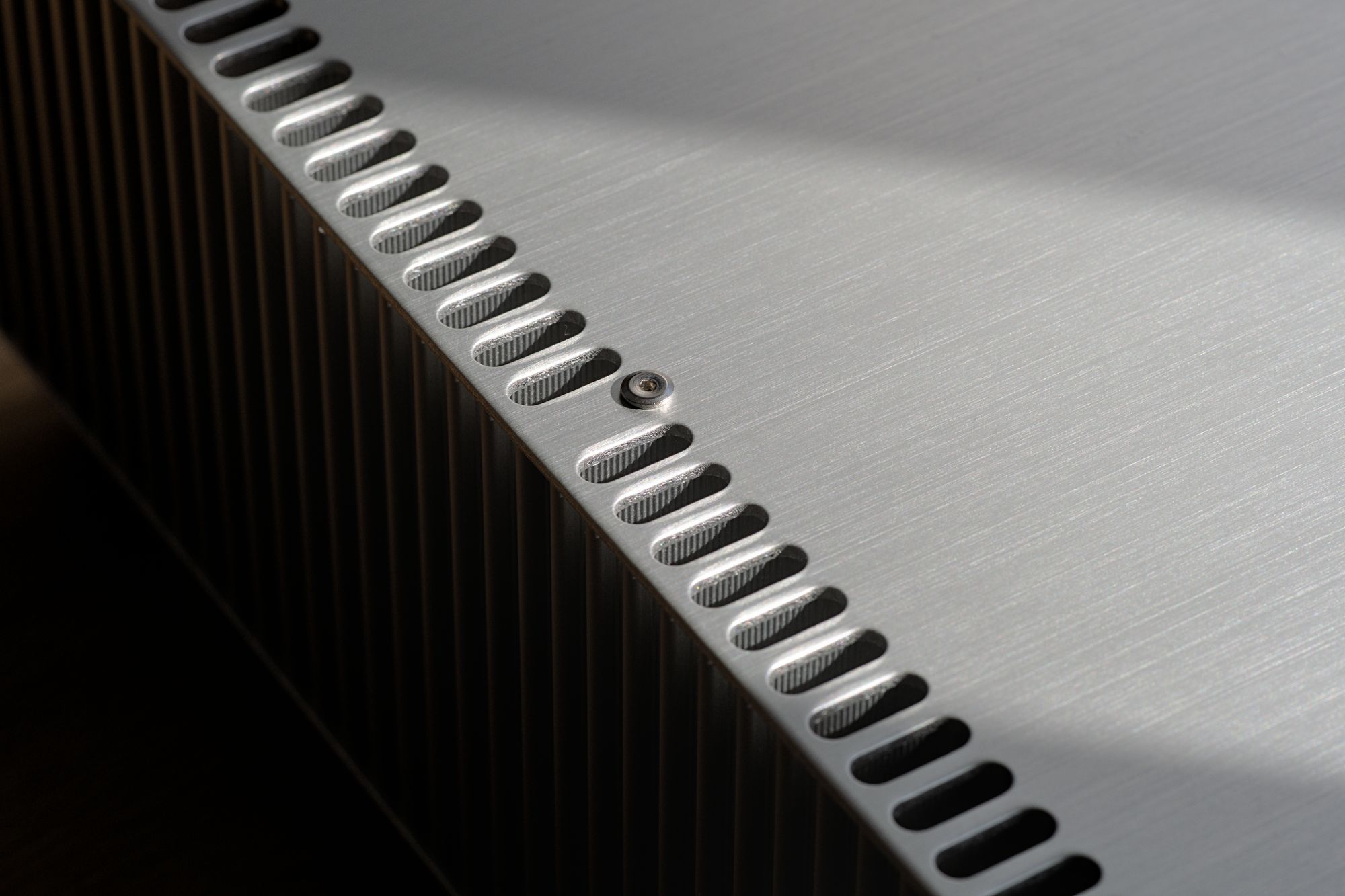

筐体加工 |
アルミニウム ヘアライン仕上げ・アルミニウム削り出しフット (底板はアルミニウムとステンレスの2重構造) |
CD-PA100 (ボリューム付きモデル)
入力レベル調整用ボリューム付き
お支払い:PayPalまたは銀行振込
商品出荷目安: 3から4週間
¥ 330,000(税抜) ¥ 363,000(税込) (送料無料)
ご注文はこちらよりお問い合わせください。
DEMO
試聴機(デモ機)のお貸出し
CD-PA100をご購入前にお試し頂けます。
